旋轉乾燥機 (Spin Dryer) 是半導體與光電製程關鍵。本文將深入解說運作原理與採購指南：探討離心力乾燥技術、高潔淨防污染設計及現場異常排除方法。選擇具備自動平衡與精準轉速控制的設備，有效提升晶圓良率，為您的產線打造高效穩定的乾燥製程。
在半導體製造和光電產業裡，晶圓在清洗完之後，其實還有一個很關鍵的步驟，就是乾燥。如果這一段沒處理好，很容易影響到後面產品的良率和穩定性。本篇文章將帶你快速了解旋轉乾燥機（Spin Dryer）的運作原理、設備結構，以及現場常遇到的小問題要怎麼判斷。同時也會整理採購時的注意重點，讓你在選擇旋轉乾燥機時比較有方向。
〈延伸閱讀：SDGs、ESG永續發展差在哪？一篇搞懂永續發展目標！〉
Spin Dryer旋轉乾燥機是什麼？
旋轉乾燥機（Spin Dryer或Spin Rinse Dryer, SRD），是在半導體製程跟濕式清洗流程裡很常見的一種設備。主要用於晶圓清洗後的乾燥處理，透過高速旋轉產生的離心力，把附著在晶圓、基板或玻璃表面的水或溶劑甩掉，避免殘留造成污染或水痕。
有的還會同步導入經過過濾的高純度氮氣（N2）進行吹乾，可以把細縫或邊緣殘留的水氣也一起帶走。依照不同產線需求，Spin Dryer 的結構設計也會有差異，常見大致分成水平公轉式和垂直自轉式；再加上晶圓尺寸不同（像 6 吋、8 吋或 12 吋），設備也會有對應的規格調整。
Spin Dryer旋轉乾燥機怎麼做到高潔淨？關鍵設計一次看
為了符合無塵室的嚴格要求，旋轉乾燥機在設計上會特別避免污染來源，盡量減少殘留，同時把氣流走向控制好，讓乾燥過程維持潔淨表現。
高扭矩馬達與精準轉速控制
通常會搭配高扭矩馬達，讓轉動過程更穩定、不會忽快忽慢。轉速部分，有些機型最高可以到 1300 rpm，但實際應用中，轉速並非越高越好。當轉速過高時，反而更容易影響製程穩定性，甚至增加材料受力不均或品質波動的風險。以霖豐代理的設備為例，即使在較低轉速下，也能維持穩定運轉，有效兼顧效率和製程品質。操作上則能透過觸控螢幕設定轉速和時間，參數調整起來更直覺、也比較精準。
防震、自動平衡設計
Spin Dryer在高速運轉時，如果震動控制不好，很容易影響晶圓穩定性，甚至造成破損。所以高階機型通常會做防震結構設計，再搭配自動平衡機制，降低運轉時的震動影響。像霖豐代理的Spin Dryer，就有自動平衡的設計，能在旋轉過程中即時偵測震動狀況，讓整個轉動過程更加平順、穩定。
防污染與高潔淨系統
為了避免粉塵或微粒掉到晶圓上，Spin Dryer機台上方通常會配置 HEPA 或 ULPA 等級的高效過濾器，持續送入乾淨氣流來維持環境潔淨。有些設備還會加上靜電消除器（Ionizer），減少顆粒被吸附的機會。
氮氣加熱、自動化控制
旋轉乾燥機有些機型會搭配氮氣加熱功能，可以更快把水分帶走、提升效率。操作上則結合自動化流程控制，像是時間、轉速都能直接設定。上蓋部分通常也會設計安全連鎖（Interlock），避免設備運轉中被誤開，降低人為操作風險。
Spin Dryer旋轉乾燥機在晶圓製程中的角色
在晶圓完成像 RCA 這類濕式清洗流程後，接下來的乾燥步驟就會交給 Spin Dryer（旋轉乾燥機）處理。它利用高速旋轉產生的離心力，把晶圓表面的去離子水或清洗液快速甩掉，避免水分蒸發後留下水痕或氧化痕跡。
另外，旋轉乾燥機多半是在相對密閉的環境下運作，搭配乾淨氣流導入，減少外部灰塵或微粒進入、附著在晶圓上的機會，降低污染風險。現在的機型也越來越自動化，可以一次處理多片晶圓，還能直接接上產線流程，讓清洗到乾燥的整體節奏更順、效率也更高。
Spin Dryer旋轉乾燥機一不穩就出問題？現場最常見的幾種狀況
Spin Dryer（旋轉乾燥機）如果運轉不穩，會直接反映在乾燥品質上，設備常見狀況多半跟震動、轉速異常或氣流不穩有關。下面整理幾種現場常見問題，讓現場人員可以先做初步判斷，縮短排查與維修時間。
旋轉乾燥機常見異常與排除對照表
| 常見問題 | 可能原因 | 排除方式 | 維護建議 |
| 晶圓水痕／乾燥不均 | 轉速不足、加減速曲線不穩、N₂流量不均、排水殘留 | 檢查並優化轉速曲線、確認氣體壓力與流量穩定、清潔排水孔與腔體 | 定期清潔腔體與排水系統，避免水氣與結晶累積 |
| 轉速不穩／數值異常 | 馬達老化、Encoder訊號異常、皮帶或軸承磨損、負載不均 | 檢測Encoder回授訊號、檢查驅動器輸出電流、更換磨損零件並重新校正轉速 | 定期進行轉速校正與馬達健康檢查，建立預防性維護週期 |
| 顆粒污染 | 濾網失效、腔體殘留粉塵、軸承磨耗產生微粒、維修清潔不完全 | 更換HEPA/ULPA濾網、全面清潔腔體、檢查磨損零件來源並改善 | 落實PM制度與粒子監測，建立標準清潔SOP |
| 設備異常震動 | 轉子不平衡、晶圓擺放偏差、軸承磨損、設備未水平、共振 | 重新配置載具與平衡校正、更換軸承、調整設備水平、避開共振轉速區 | 定期進行振動分析，提早發現軸承劣化 |
| 密封零件老化 | O-ring材質劣化、長期高溫／化學氣體影響、安裝不良導致洩漏 | 更換密封件、進行氣密測試、確認安裝正確性 | 建立密封件更換週期，優先選用耐化學材質 |
＊如果設備出現上表以外的異常告警，或需要更深度的動平衡校正服務，建議盡快聯繫技術團隊。
挑選Spin Dryer時需要注意哪些重點？
產能彈性與卡匣相容性
早期機台通常只能對應單一晶圓尺寸，現在選購Spin Dryer設備時，建議優先確認是否能支援多種晶圓尺寸，像 4 吋到 12 吋都能兼容，使用起來會更有彈性。另外，有些機型在設計上也考量到產能需求，可以同時處理多個卡匣，減少換線與調整設備的頻率，讓流程更順。
動平衡與防震能力
晶圓破片會造成極大損失，所以 Spin Dryer（旋轉乾燥機）在設計上會特別重視動平衡和防震能力。透過動平衡校正機制，讓設備在高速旋轉時更穩定、不容易產生明顯震動，減少對晶圓的干擾，也讓整體運作更安全。
自動化、系統整合
在導入 Spin Dryer旋轉乾燥機時，通常也會一起評估自動化和系統整合能力。除了要確認設備本身的尺寸能不能符合廠房空間外，也會看它是否能跟原有清洗機台（Wet Bench）或工廠自動化系統串連，讓清洗到乾燥的流程可以直接連動、減少人工介入。
在地售後服務與維修量能
設備一旦異常停機，對產線影響通常都很大，在評估 Spin Dryer旋轉乾燥機時，售後服務也很關鍵。像「霖豐」代理產品都有專業工程師協助檢測、校正、組裝與維修；平時也能提供定期保養和操作訓練支援。遇到設備需要維護或突發狀況時，比較能即時處理，把停機時間壓低，讓產線影響降到最小。
旋轉乾燥機怎麼挑？交給「霖豐」把關關鍵細節

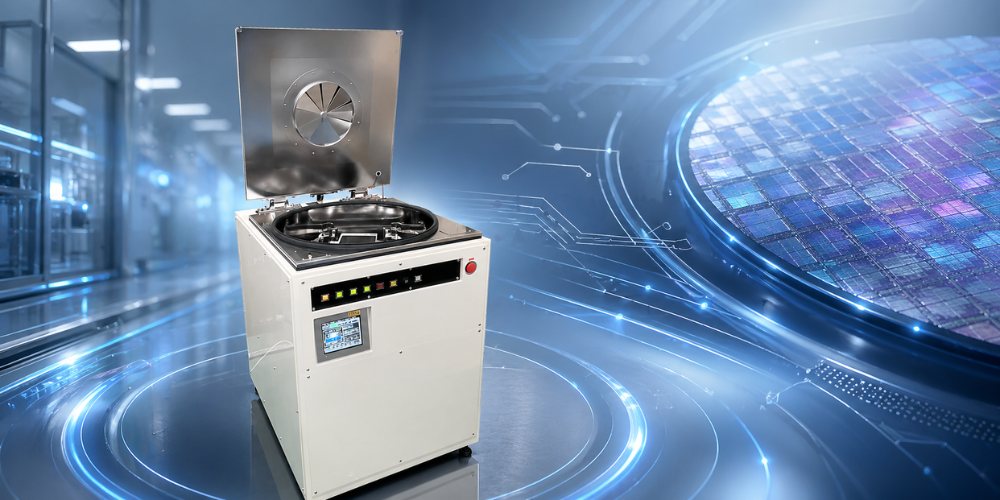

在挑選 Spin Dryer（旋轉乾燥機）時，除了看規格數據，更重要的是設備能不能真正符合產線需求。「霖豐股份有限公司」推出的水平式 Spin Dryer，專為晶圓製程後段乾燥需求設計，可對應4～12吋晶圓乾燥需求，並支援1～4個晶圓卡匣同時處理，大幅提升產線處理效率。內建自動平衡功能，就算放入的晶圓片數不同，設備在高速旋轉時仍能維持穩定，降低震動與乾燥不均的狀況，對產線穩定性會更有幫助。
〈產品推薦：CAT-SPIN DRYER〉
結論
選對合適的 Spin Dryer旋轉乾燥機，可以讓晶圓乾燥處理更穩定，進一步提升潔淨度和製程良率；同時也有助於降低重工和營運成本。霖豐股份有限公司擁擁有多年的半導體產業經驗，在設備選型、導入到後續維護都有完整支援，從前期評估到實際應用都能提供協助。如果在設備選型或產線規劃上還不確定怎麼評估，歡迎隨時聯絡我們，了解更多合作細節。
